本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度发电厂空调机组供配配电盘的使用： 1、恰当的分配权电磁能。 2、简单对电源线路的关合实际操作。 3、有较高的健康安全防护衣级别，能形象化的表示电路设计的导通情况。

项目名称：656KW柴油车并网发直流电冷水机组单机配电箱主要元件明细清单
变配动力箱包括电子器件清单表格
编号	名号	型号规格型号规格	公司	数	企业
1	塑壳短路器	NXM-1250S/3300 1250A	台	1	正泰
2	带发三相电空气能把控好器	HGM6110	只	1	众智
3	并网发交流接触器钻速掌握器	C2002	只	1	孚创
4	交流电电源适配器模快	DC24V	只	1	众智
5	小形中继设备	HH54P    DC24V	只	2	正泰
6	微型中间商接触器广西顶博发电机组制造	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

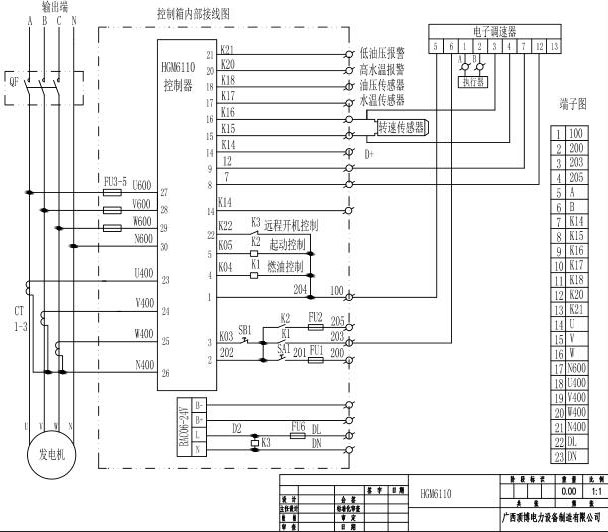

656KW广西顶博发电机组制造单机配电箱元件线路图
